高効率PERC単結晶モジュール - XSシリーズ
PERC
Passivated Emitter and Rear Contact |
高効率PERC XSシリーズは、住宅に最適な高出力・高効率単結晶シリコン太陽電池モジュールです。より高い変換効率は、同じ屋根の面積でより多く出力し、発電コストを大幅に低減します。屋根の負担を軽減できます。雨・風・雪等の厳しい気象条件に負けない丈夫な耐久性が備わります。
業界に先駆けるMotechのPERC技術（裏面鈍化と局部的BSF）は、太陽光をセル内部で反射させることで、発電量を増加させ、変換効率が向上します。独自のＩＬ工程技術（特許取得済み）で、LID現象による劣化を最小限に抑えます。より優れた温度係数は、太陽光を反射させることで正午や特に夏場など、高温時の変換効率低下を改善させます。発電量の低下する朝夕や曇りなど光の弱い環境でも多くの太陽光を利用でき、全体的な発電量増加につながります。

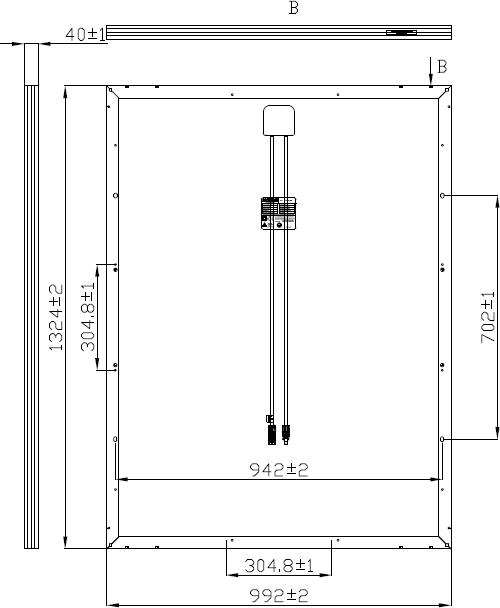

XS48DB-245
 |
5本バスバー電極を採用。
電極間の送電距離を短くし、電気抵抗を抑え、高出力を可能にする。
公称出力
245W
モジュール変換効率
18.7%
 10年
製品保証 25年
出力保証 |
 |
| 電気的仕様 |
XS48DB-245 |
| 公称最大出力（Pmax） |
245W |
| 公称最大出力動作電圧（Vmp） |
26.24V |
| 公称最大出力動作電流（Imp） |
9.34A |
| 公称開放電圧（Voc） |
31.99V |
| 公称短絡電流（Isc） |
9.77A |
| モジュール変換効率 |
18.7% |
| 基準変換効率 |
20.9% |
| モジュール温度範囲 |
-20℃～+40℃ |
| 最大システム電圧 |
DC 1000V |
| 最大直列ヒューズ定格 |
15A |
| 出力公差 |
0～+5% |

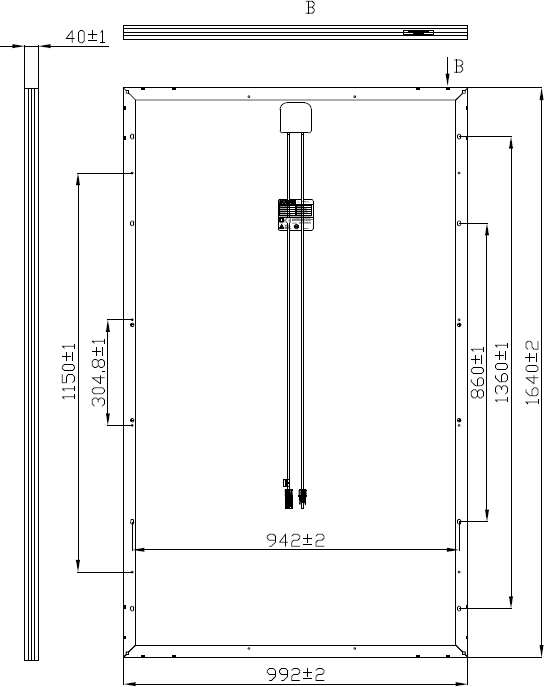

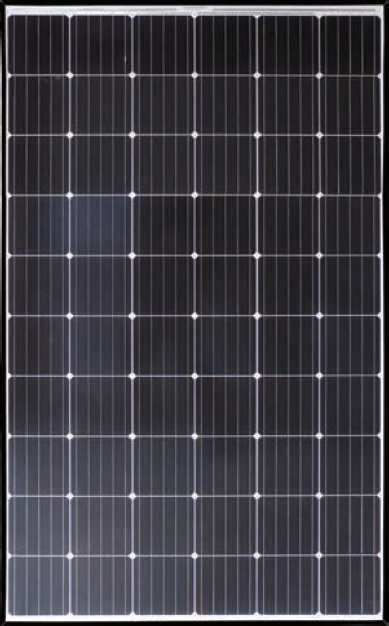

XS60DB-305
 |
5本バスバー電極を採用。
電極間の送電距離を短くし、電気抵抗を抑え、高出力を可能にする。
公称出力
305W
モジュール変換効率
18.6%
10年
製品保証 25年
出力保証 |
 |
| 電気的仕様 |
XS60DB-305 |
| 公称最大出力（Pmax） |
305W |
| 公称最大出力動作電圧（Vmp） |
32.97V |
| 公称最大出力動作電流（Imp） |
9.25A |
| 公称開放電圧（Voc） |
39.05V |
| 公称短絡電流（Isc） |
9.50A |
| モジュール変換効率 |
18.6% |
| 基準変換効率 |
20.8% |
| モジュール温度範囲 |
-20℃～+40℃ |
| 最大システム電圧 |
DC 1000V |
| 最大直列ヒューズ定格 |
15A |
| 出力公差 |
0～+5% |
高効率PERC単結晶モジュール一覧表
| Cell数 |
Cell型式 |
外形寸法（㎜） |
重量（㎏） |
最大出力Pmax（W） |
最大出力
動作電圧Vmp（V） |
最大出力
動作電流Imp（A） |
開放電圧Voc（V） |
短絡電流Isc（A） |
製品型式 |
実効
変換効率（%） |
| 黒色フレーム＋白色バックシート |
ｱﾙﾐ色フレーム＋白色バックシート |
| 48 |
5BB |
1,324×992×40または35 |
15㎏（±5％） |
240 |
25.95 |
9.25 |
31.81 |
9.71 |
XS48DB |
XS48CB |
18.3 |
| 48 |
5BB |
1,324×992×40または35 |
15㎏（±5％） |
245 |
26.34 |
9.34 |
31.99 |
9.77 |
XS48DB |
XS48CB |
18.7 |
| 60 |
5BB |
1,640×992×40または35 |
19.3㎏（±5％） |
300 |
32.68 |
9.18 |
38.91 |
9.47 |
XS60DB |
XS60CB |
18.3 |
| 60 |
5BB |
1,640×992×40または35 |
19.3㎏（±5％） |
305 |
32.97 |
9.25 |
39.05 |
9.50 |
XS60DB |
XS60CB |
18.6 |
| 72 |
5BB |
1,956×992×40または35 |
23㎏（±5％） |
355 |
39.23 |
9.05 |
48.22 |
9.61 |
XS72DB |
XS72CB |
18.3 |
| 72 |
5BB |
1,956×992×40または35 |
23㎏（±5％） |
360 |
39.43 |
9.13 |
48.52 |
9.67 |
XS72DB |
XS72CB |
18.6 |
