多結晶モジュール - IMシリーズ
IMシリーズは、産業・事業・公共用に最適な高出力・高効率多結晶シリコン太陽電池モジュールです。コストパフォーマンスに優れ、投資回収期間も早まります。雨・風・雪等の厳しい気象条件に負けない丈夫な耐久性が備わります。

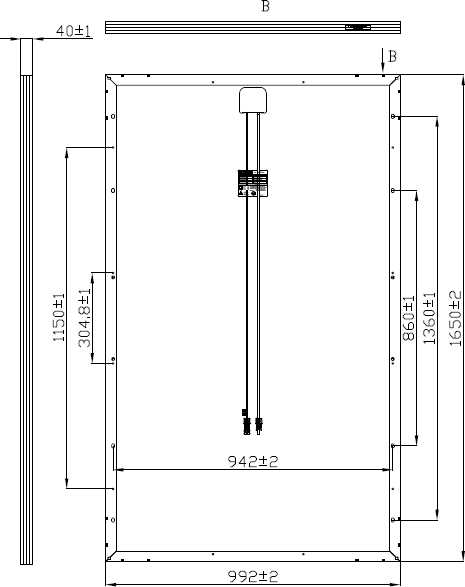

IM60CB-275
 |
5本バスバー電極を採用。
電極間の送電距離を短くし、電気抵抗を抑え、高出力を可能にする。
公称出力
275W
モジュール変換効率
16.8%
 10年
製品保証 25年
出力保証 |
 |
| 電気的仕様 |
IM60CB-275 |
| 公称最大出力（Pmax） |
275W |
| 公称最大出力動作電圧（Vmp） |
32.2V |
| 公称最大出力動作電流（Imp） |
8.54A |
| 公称開放電圧（Voc） |
38.83V |
| 公称短絡電流（Isc） |
9.12A |
| モジュール変換効率 |
16.8% |
| 基準変換効率 |
18.6% |
| モジュール温度範囲 |
-20℃～+40℃ |
| 最大システム電圧 |
DC 1000V |
| 最大直列ヒューズ定格 |
15A |
| 出力公差 |
0～+5% |

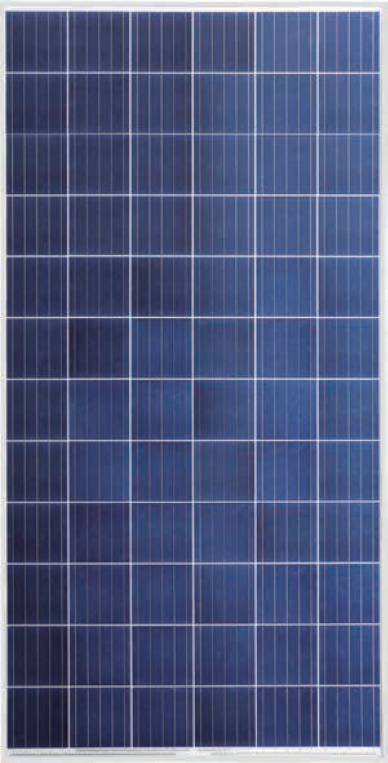

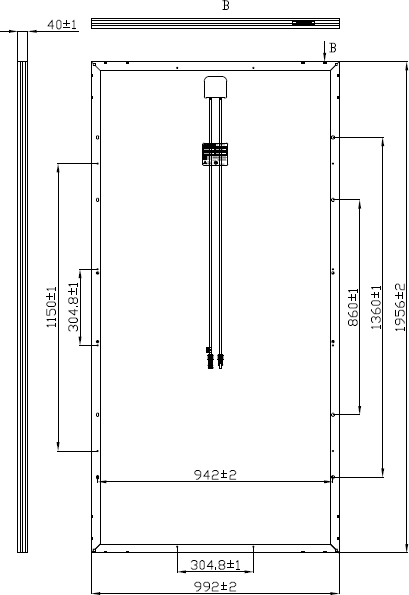

IM72CB-330
 |
5本バスバー電極を採用。
電極間の送電距離を短くし、電気抵抗を抑え、高出力を可能にする。
公称出力
330W
モジュール変換効率
17.0%
10年
製品保証 25年
出力保証 |
|
| 電気的仕様 |
IM72CB-330 |
| 公称最大出力（Pmax） |
330W |
| 公称最大出力動作電圧（Vmp） |
37.64V |
| 公称最大出力動作電流（Imp） |
8.77A |
| 公称開放電圧（Voc） |
46.51V |
| 公称短絡電流（Isc） |
9.24A |
| モジュール変換効率 |
17.0% |
| 基準変換効率 |
18.8% |
| モジュール温度範囲 |
-20℃～+40℃ |
| 最大システム電圧 |
DC 1000V |
| 最大直列ヒューズ定格 |
15A |
| 出力公差 |
0～+5% |
多結晶モジュール一覧表
| Cell数 |
Cell型式 |
外形寸法（㎜） |
重量（㎏） |
最大出力Pmax（W） |
最大出力
動作電圧Vmp（V） |
最大出力
動作電流Imp（A） |
開放電圧Voc（V） |
短絡電流Isc（A） |
製品型式 |
実効
変換効率（%） |
| 黒色フレーム＋白色バックシート |
ｱﾙﾐ色フレーム＋白色バックシート |
| 60 |
5BB |
1,650×992×40または35 |
19.3㎏（±5％） |
270 |
31.69 |
8.52 |
38.43 |
9.09 |
IM60DB |
IM60CB |
16.5 |
| 60 |
5BB |
1,650×992×40または35 |
19.3㎏（±5％） |
275 |
32.2 |
8.54 |
38.83 |
9.12 |
IM60DB |
IM60CB |
16.8 |
| 72 |
5BB |
1,956×992×40または35 |
23㎏（±5％） |
325 |
37.41 |
8.69 |
46.21 |
9.18 |
IM72DB |
IM72CB |
16.8 |
| 72 |
5BB |
1,956×992×40または35 |
23㎏（±5％） |
330 |
37.64 |
8.77 |
46.51 |
9.24 |
IM72DB |
IM72CB |
17.0 |
